回路校驗儀校準變送器的方法及操作步驟
美國Fluke (福祿克)公司的回路校驗儀F700系列多功能過程儀表認證校準器的精確輸出和測量能力為生產過程儀表的校準提供了一個理想的選擇。下面這些實例說明了怎樣使用它對變迭器進行快速有效的校準。
校準功能
一、利用回路校驗儀F700校準兩線式熱電偶變送器本例中的變送器是一個兩線變送器(需要回路電源)。 此裝置的輸入激勵來自K型熱電偶(TC)。其輸入范圍100- 300°C(0-100%)。在回路電源的作用下其輸出為4-20mA(0- 100%)的電流，其誤差為0.25%。以下步驟說明：
(1) 對0, 50%, 100%個點依次上升進行調整前(As Found) 山的測試并記錄結果。
(2) 調整變送器的零點(0%)和整個量程直至滿度點 (100%)。
(3) 對0, 50%, 100%三個依次上升進行調整后(As Left) 的測試，記錄結果并檢查存貯的結果。
具體步驟：

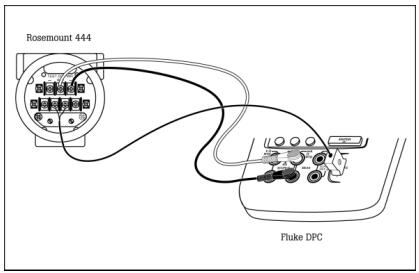

1、將K型微型熱電偶接頭插入回路校驗儀F700的熱電偶輸入插孔并將熱電偶的輸入與變送器連接(圖1)。必須使用正確型號的微型接頭連接回路校驗儀F700。
2、將回路校驗儀F700中間兩插孔與變送器中需要回路電源的地方相連接(圖1)。注意：如果使用室內電源而不是回路校驗儀F700提供的電源，那么將這兩個插孔與變送器的回路串聯。
圖1
3、連接完畢后，打開回路校驗儀F700的電源，此時出現測量屏幕 (Measure),選擇“mA”鍵測量電流，(圖2)。
圖2
4、按“MEAS/SOURCE”鍵，你可以看到輸出屏幕。因為你想通過熱電偶輸出溫度，按“TC/RTD”鍵一次，用光 標選擇“K”，然后按“ENTER”鍵。此時回路校驗儀F700將顯示 “????? ”，請求輸入溫度，鍵人“100”按“ENTER” (圖 3)。
圖 3
5、再按“MEAS/SOURCE”鍵一次，你可以看到輸入/ 輸出同時顯示于屏幕上(圖4)。
圖4
6、按“SETUP”鍵，光標應位于“Loop Power”。按“ENTER”鍵和光標鍵至 “Enable24V”,按“ENTER”鍵, 接著按“Done”功能鍵(圖5)。
圖5
7、此時按“As Found”功能鍵，屏幕顯示如下圖(圖 6)。按“Done”功能鍵,此時你看到有”Abort”，“Auto Test”， “Manual Test”三個功能以及輸入/輸出同時顯示的屏幕。 (圖7)
圖 6
圖7
注意：如果你按步驟2中提及的那樣，用室內電源來提供回路電源，應跳過步驟6。
8、選擇 “Auto Test” 鍵，觀察回路校驗儀F700輸出 100°C, 200 °C, 300°C時測量的0, 50%, 100%的電流。(正常情況下 應為 4, 12, 20mA)。
9、當儀器完成測量，它將以SOURCE, MEASURE, ERROR三列的形式將測量結果顯示于屏幕上。若誤差超過 0.25%的允許范圍，誤差列將反顯示(黑底白字)(圖8)。 按“Done”功能鍵進入下個屏幕。
圖8
10、現在，你看到記錄輸入屏幕(圖9)。按“ENTER” 鍵來編輯輸入。按住“Done”功能鍵，直至編輯完成。此時，輸入/輸出同時顯示的屏幕將重新出現，并顯示功能鍵 “As left, “Adjust”, “Save”, “More Choices”。
圖9
11、此時，選擇“Adjust”功能鍵，回路校驗儀F700將輸出0%并 測量4mA的0.25%。若誤差超過0.25%,在顯示測量的那一半屏幕上，誤差將反顯示。此時在變送器上調整零點，直 至誤差小于0.25%。接著選擇“Go To l00%”，并用同樣方 法調整兩點間增量。你還可以選擇“Go To 50%”來檢查中點的線性度。
12、回路校驗儀調整完畢后，選擇“As 1eft”，“Done”和“Auto Test”，觀察0, 50%, 100%三個點的值。如果調整成功，所有的誤差將以正常顯示出現。(小于0.25%)(圖10)
圖10
13、選擇回路校驗儀“Done”功能鍵兩次，你的工作就做完了。
檢查你的結果：
選擇回路校驗儀“More Choice” 功能鍵，“Review Memory” 功能鍵，移動光標到相應的“As Found結果，按“ENTER” 檢查測量的設置。選“Next Page”檢查結果。按“Tag”檢 查相關的狀態標注。選“Done”功能鍵兩次，你將回到結果屏幕，下面移動你的光標至適當的“As 1eft”結果，按 “Tag”檢查相關狀態標注。
1、首先將黑色跨接線Jl和J2插入校準儀的RTD輸出端。
2、連接RTD輸出S1 S2 S3 S4 (對3線RTD來說，省 略S4,它只在4線連接中需要)。
3、連接回路電源和電流測量C1 C2。
4、當按圖11所示接好后，設置回路校驗儀回路電壓為24V,為所測 試的變送器輸出適當的RTD,設定測量單位為毫安。
圖11
5、此時，進入回路校驗儀的輸入/輸出同時顯示屏幕模式，執行你在前面熱電偶變送器例子中所做的調整前和調整后的測試。
二、利用回路校驗儀F700模擬3線和4線RTD的輸出
對于回路校驗儀F700來說，一個最常被問到的關于應用方面的問題是：“如何從校準儀上接線來模擬輸出3線和4線的鉑電 阻”。對于3線和4線的RTD測量來說，回路校驗儀F700已經存入了接線圖，可以很容易地向你顯示怎樣連接。然而，對于3線 和4線RTD輸出來說，回路校驗儀F700不能提供類似的幫助。

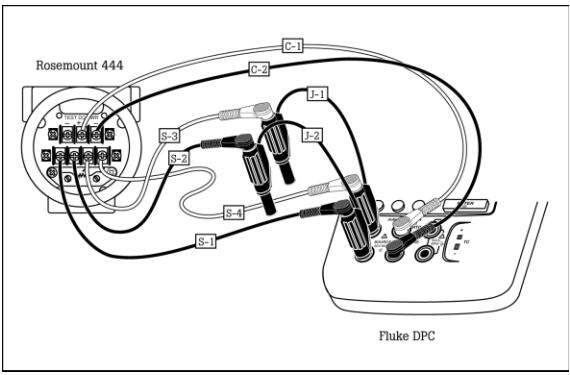

下面的這個例子描繪了 3線和4線羅斯蒙特444RTD變 送器的接圖。你將需要額外的一套Tl22測試線和AC20工 業測試夾來滿足這一應用中全部的連接需要。為了在回路校驗儀F700 輸出端得到雙重連接，你還需要用到隨機提供的黑色跨接線(圖11)
1、首先將黑色跨接線Jl和J2插入校準儀的RTD輸出端。
2、連接RTD輸出S1 S2 S3 S4 (對3線RTD來說，省 略S4,它只在4線連接中需要)。
3、連接回路電源和電流測量C1 C2。
4、當按圖11所示接好后，設置回路電壓為24V,為所測 試的變送器輸出適當的RTD,設定測量單位為毫安。
5、此時，進入校準器的輸入/輸出同時顯示屏幕模式，執行你在前面熱電偶變送器例子中所做的調整前和調整后 的測試。
三、利用回路校驗儀F700校準I-P (電流/壓力)變送器
回路校驗儀F700還可以校準電流至壓力的轉換設備。本例中的電 流壓力轉換設備可以將模擬控制回路的4-20mA電流轉變為 3-15psi的回路壓力。本例是的電流-壓力轉換裝置的輸入 為 4-20mA (0-100%),輸出為 3-15psi (0-100%),誤差 允許范圍為士 2%。以下的步驟描述了：
(1)對0, 50%, 100%點進行自下而上的三點校準前測試，記錄測試結果。
(2)調整電流-電壓變送器的零點和量程(至100%)。
(3)對0, 50%, 100%點進行調整，記錄結果并在存貯器中檢查。

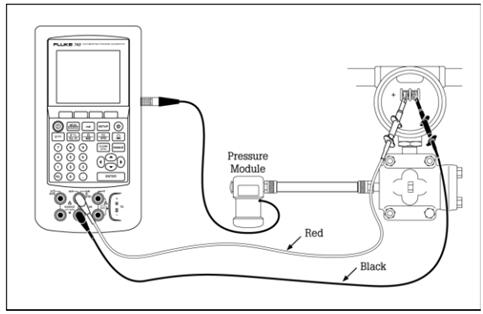

1、連接壓力模塊至回路校驗儀F700,將電流-壓力變送器的輸出 與壓力模塊的輸入相連接，如果你用的是差壓模塊，確認它是15psi的壓力模塊，并連接至標有“H”的輸入端(圖 12)。
圖 12
2、從回路校驗儀F700中間的兩香蕉插孔接線至電流-壓力變送器 上控制電流的輸入端(12)。

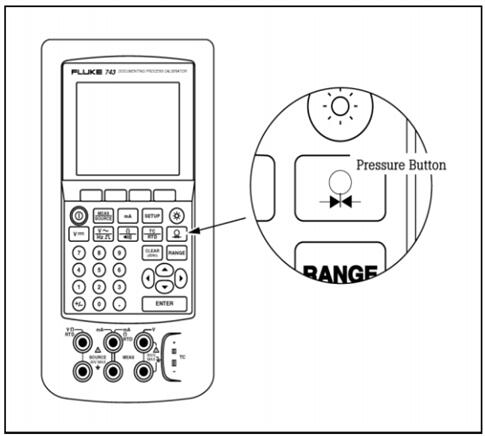

3、當接線完成,假設你正處于剛開機狀態(測量屏幕), 選擇壓力鍵(位于量程鍵正上方，圖13)。
圖13
4、按“MEAS/SOURCE”鍵，現在可以看到輸出屏幕 (圖14)。因為你想輸出電流,按“mA”鍵。當出現“SOURCE mA” 或 “ Simu1ate Transmitter” 選擇項時，按 “ENTER” 鍵，選擇“SOURCE mA”。當F700顯示? ? ? ? ?時，此 時要鍵入電流輸出時,按“0”和“ENTER”鍵。
圖14
5、再次按“MEAS/SOURCE”鍵一次，你可以看到輸 入/輸出同時顯示屏幕(圖15)。
圖15
6、此時，按“As Foudd功能鍵一次，屏幕顯示如下 圖(圖16)。按“Done”功能鍵，你可以看到伴有“Abort”， “Auto Test” /Manual Test”等選項的輸入/輸出同時顯示 屏幕。
圖16
7、選擇“Manual Test”功能并觀察回路校驗儀F700從0%開始， 當讀數穩定時，按” Accept Point”功能鍵，對50%和100% 執行同樣方式的測量。
8、當回路校驗儀F700完成測量，它將以SOURCE,MEARSURE, ERROR三列的形式將測量結果顯示于屏幕上，若誤差超過 允許范圍，則誤差將反顯示(圖17),按“Done”功能鍵。
圖17
9、 現在你看到標注輸入屏幕(圖18)。按“ENTER”鍵 編輯輸入，按住“Done”菜單鍵，直到編輯完成。此時，輸入/輸出同時顯示屏幕將重新出現，并顯示“As Left”， “Adjusi”，“Save”，“More Choice” 菜單選擇。
圖18
10、此時，選擇“Adjust”，回路校驗儀F700將輸出0% (4mA)并 測量psi的2%。當誤差越過2%時，在顯示測量的那部分屏 幕上，誤差將反顯示。調整電流-壓力裝置的零點，直至誤 差小于2%。接著選擇“Go To l00%”并用同樣方法調整 兩點間的增量，選擇“Go To 50%”看其線性程度。
11、當調整完成時，選擇” As Left”和“Manual Test”， 重復步驟8,如果調整成功。測量結果的全部誤差將以正常 形式顯示。(圖19)
圖19
12、選擇回路校驗儀“Done”菜單兩次，你就完成了。
在存貯器中對結果進行檢查
選擇“More Choices”菜單,然后選擇“Review Memory” 菜單，移動你的光標至適當的“As Found結果，并按 “ENTER”鍵，檢查測量設置選擇“Next Page”鍵檢查測量結果，按“Tag”檢查相應狀態標注。選擇“Done”兩次， 你將回到結果顯示屏幕。下面移動你的光標至適當的“As Left”結果,按“ENTER”鍵，檢查測量設置，選”Next Page”檢查結果，按“Tag”檢查相關的狀態標注。
四、利用回路校驗儀F700校準壓力-電流變送器
回路校驗儀F700的校準范圍還包括一個壓力-電流裝置。這個壓力- 電流裝置用來將3-15psi的回路模擬控制信號轉變為模擬電 路控制電流4-20mA (由回路電源提供)，誤差范圍士 2%, 步膝為：
(1)對三個依次上升的點0, 50%, 100%進行測試，記錄測量結果。
(2)調整零點和量程(至100%)
(3)對三個依次上升的點0, 50%, 100%再次進行測試，記錄結果并在存貯器中進行檢查。

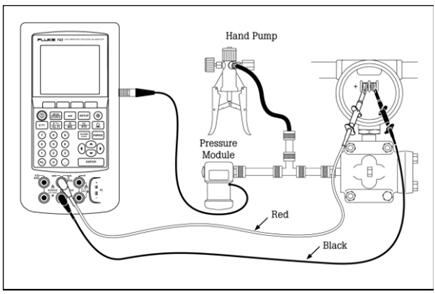

1、連接壓力模塊與回路校驗儀F700,將手動壓力泵輸出與壓力模 塊的T型接口連接，并將壓力模塊與壓力電流裝置輸入端 相接(圖20)如果你用差壓模塊，保證它是15psi的壓力模 塊，并連接有“H”標記的輸出端。
2、從回路校驗儀F700中間的兩香蕉插口接線至壓力-電流裝置上 提供回路電源的輸入端。(圖20)
圖20
3、下面，按回路校驗儀F700上的“SETUP”鍵，光標應開始于“Loop Power”,按 “ENTER” 鍵，用光標選擇 “Enable 24V”,按 “ENTER”鍵，再按“Done”功能鍵。
4、連接結束后，假設你處于開始狀態(出現測量屏幕) 選擇mA鍵。
5、按“MEAS/SOURCE”鍵，現在你將看到輸出屏幕 (圖 21)。
6、因為你想輸出壓力(利用手動泵)，按壓力鍵(位于 Range鍵正上方，圖22)。
圖22
7、按“MEAS/SOURCE”鍵一次，你將得到輸人/輸出 同時顯示的屏幕模式(圖23)。
圖23

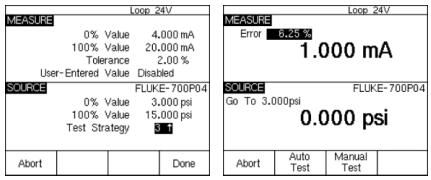

8、此時，按“As Found”，屏幕顯示如下圖(圖24)。按 “Done” 鍵，你將看到有 “Abort” “Auto Test” 和 “Manual Test”功能鍵選擇的輸入/輸出同時顯示。
圖24
9、選擇“Manual Test”,觀察回路校驗儀F700上出現提示“Go To 3psi”，此時，用手泵加壓直到儀器的顯示盡可能地接 近3psi”(圖25)按“Accept Point”,在儀器應顯示“Go To 9psi”時，用手錄加壓，盡可能接近9psi。按“Accept Point”,當儀器以“Go To l5psi”反應時，加壓至此值, 并按“Accept Point”。了解F700此時的功能是很重要的。 當回路校驗儀F700計算所測毫安值的誤差時，它將以輸出的壓力偏差 值為基礎來計算。也就是說如果你提供3.030psi (超過正常 值1%), 回路校驗儀F700將以4.040mA (同樣超過正常值1%)來計算 毫安的偏差值。為了得到準確的結果，你只需用手泵盡可 能地接近正常壓力值。其輸出壓力誤差將被F700在mA測 量計算過程中加以補償。
圖25
10、當F700完成計算后，它將把結果以SOURCE, MEASURE和ERROR三欄的形式顯示出來(圖26)。按 “Done” 鍵。
11、現在你面對隨后的輸入屏幕(圖27)。
圖26
圖27
按“ENTER”鍵來編輯輸人，壓住“Done”鍵，直到 編輯完成，即輸入/輸出同時顯示屏幕重新出現,并顯示“As Left” “Adjust” “Save” “More Choice” 功能鍵。
12、此時，選擇“Adjust”鍵，回路校驗儀F700將輸出0%提示你 “Go To 3psi”并計算4mA的2%,當誤差超過2%時，在 顯示測量的那一半屏幕上，誤差將反顯示。調整壓力-電流 裝置的零點直到誤差小于2%。下面選擇“Go To l00%” 用同樣方法調整兩點間增量
13、調整完成后，選擇 “As Left” “Done” 和 “Manual Test”鍵，重復步驟9,若調整成功，測量結果的全部誤差將以正常方式顯示(圖28)。
圖28
14、選擇回路校驗儀“Done”工作就完成了。
在存貯器中對你的結果進行檢査
選擇 “More Choices” “Review Memory” 功能鍵，移 動你的光標至適當的“As Found”結果，并按“ENTER”鍵， 檢 查S IJ量設置并選“Next Page”檢查S (j量結果，按“Tag” 檢查的狀態標注。選擇“Done”兩次，你將看到結果輸出 屏幕，移動你的光標至適當的“As Left”結果，按“ENTER” 鍵檢查測量設置，選“Next Page”檢查S [j量結果，按“Tag” 檢查相關的狀態標注。
回路校驗儀F700不僅可以用來校準各種類型的變送器,也可以將其 作為單獨的電壓，電流，溫度和壓力的測量，也可以用其 輸出標準的電壓，電流，電阻，溫度等。所以它也廣泛地使用于系統的維護，檢修，故障診斷以及控制系統的安裝， 開車調試等�？傊�，這樣一臺儀器即可滿足控制過程信號 的各種需用。
